 Модемы Telenetics 326х/3460 - это семейство высокоскоростных высоконадежных модемов, занимающее ведущую позицию на рынке устройств передачи данных для профессионального применения.
Все модемы разработаны корпорацией Моторола и обеспечивают работу в линии со скоростью до 33.6 Кбит/с и полностью соответствуют рекомендациям стандарта ITU V.34 (9 из 11-ти патентов на изобретения, обеспечившие существование стандарта V.34, принадлежат компании Motorola). Полное соответствие стандарту V.34 и использование самых современных технологий цифровой обработки сигналов позволяет существенно улучшить скоростные показатели передачи данных по некачественным коммутируемым и выделенным линиям.
Опция модемов 326х SDC (компрессия синхронных данных) позволяет передавать синхронный трафик через канал тональной частоты со скоростью до 128 Кбит/с.
В серии 326х предлагаются следующие варианты модемов:
- модель 3265 - настольный модем, предназначенный для работы по коммутируемой или выделенной 2-х проводной линии;
- модель 3266 - настольный модем, включает всю функциональность модема 3265 с добавлением возможности работы по 4-х проводной линии и автоматического переключения на коммутируемую линию в аварийном режиме;
- модель 3267 - два модема типа 3265 на плате, предназначенной для установки в монтажный модуль Modulus 21 (до 21-й платы) или Modulus 9 (до 9-ти плат);
- модель 3268 - один модем типа 3266 на плате, предназначенной для установки в монтажный модуль Modulus 21 (до 21-й платы) или Modulus 9 (до 9-ти плат).
Все модели серии 326х, кроме модема 3267, оснащены опцией SDC.
Управление отдельным модемом и группами модемов может осуществляться с передней панели, а также через командные интерфейсы AT-Hayes, LPDA-2, V.25bis или с использованием системы сетевого управления (NMS) серии Motorola 9000.
В серии 3460 предлагается следующее оборудование:

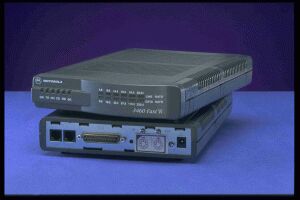

- модель 3460 S/A - настольный модем, предназначенный для работы по коммутируемой или выделенной 2-х или 4-х проводной линии. Модель включает два типа модемов: модем 3460 Fast`R – оснащен индикаторной линейкой и модем 3460 Fast`R Plus – оснащен дисплеем и кнопками управления;
- модель 3460 Card - два модема типа 3460 S/A на плате, предназначенной для установки в монтажный модуль 3460 AccessWay (до 16-ти плат);
- монтажный модуль 3460 AccessWay, предназначенный для установки в стандартные 19’’ монтажные шкафы. В один модуль 3460 AccessWay можно установить до 16-ти модемных карт (до 32 модемов) с единым портом управления. Модули могут комплектоваться источниками питания на 110/220 В переменного тока или -48 В постоянного тока;
- комплект монтажных частей для установки 6-ти модемов 3460 S/A в стек, один над другим, с соблюдением требований к режиму вентиляции;
- программа Fast’RVu для управления модемами серии 3460. Программа работает под управлением Windows 95 или Windows NT, обеспечивая графический интерфейс для удобства управления и мониторинга до 256 модемов.
Наличие двух индикаторных линеек на передней панели модемов 3460 S/A позволяет всегда иметь информацию о скорости передачи данных через цифровой интерфейс и в линии. Переключение из режима DialUp в режим выделенной линии и обратно осуществляется нажатием одной кнопки.
Функциональные особенности модемов серии 326х / 3460.
- Поддерживаемые протоколы.
V.34, V.32bis, V.32, V.22, V.22bis, V.21, Bell 212A, Bell 103.
- Поддерживаемые протоколы коррекции ошибок и компрессии данных.
V.42, MNP4, LAP-M, V.42bis, MNP5,
компрессия синхронных данных обеспечивается в моделях 326x SDC.
- Работа в режиме факса (группы II) для модемов серии 3460.
- Поддерживаемые стандарты командного интерфейса.
AT-Hayes, V.25bis, поддержка команд разъединения и набора для IBM LPDA-2.
- Встроенная диагностика.
V.54, BERT. Поддерживаются цепи управления V.24 - 140 и 141.
- Полная диагностика состояния модема и линии может осуществляться как через дисплей на передней панели модема (серия 326х и 3460Fast`R Plus), так и с помощью системы сетевого управления Motorola 9000 NMS и программы Fast`RVu для модемов серии 3460.
- Наличие FLASH-памяти у модемов серии 3460 облегчает смену программного обеспечения модема.
- Протоколы V.13 и Codex позволяют обеспечить эмуляцию полудуплексного режима для синхронного DTE оборудования, требующего полудуплексной EIA сигнализации.
- V.8 Automode - предварительный анализ качества линии, адаптивное управление мощностью, многомерное решетчатое кодирование.
- Адаптивная система подбора скорости передачи (ARS) непрерывно оценивает состояние линии и подбирает линейную скорость модема из расчета обеспечения оптимальной пропускной способности, независящей от преобладающих условий линии;
- Групповой пароль и функция обратного вызова для предотвращения несанкционированного доступа работают как в асинхронном, так и в синхронном режимах. Доступ к конфигурированию модема с лицевой панели защищен паролем (серия 326х и 3460Fast`R Plus).
- Скорость передачи данных модемов 326х/3460 V.34.
- Без компрессии (синхронный и асинхронный режимы):
33.6, 28.8, 26.4, 24.0, 21.6, 19.2, 16.8, 14.4, 12.0, 9.6, 7.2, 4.8, 2.4, 1.2 Кбит/с, 300 бит/с;
Асинхронный режим с компрессией:
230.4 (для серии 3460), 115.2, 96.0, 76.8, 57.6, 38.4 Кбит/с;
Синхронный режим с компрессией (для модемов серии 326х с SDC):
28.0, 96.0, 76.8, 72.0, 64.0, 56.0, 48.0, 38.4 Кбит/с.
- Модемы серии 326х обеспечивает корректный Hand Shaking с модемами стандарта V.90.
- Цифровые стыки для серии 326х.
V.24 (RS-232) для всех моделей.
V.35 для моделей с SDC.
- Цифровые стыки для серии 3460.
V.24 (RS-232) для всех моделей. Монтажные модули могут комплектоваться разъемами DB25 или RJ11.
|
