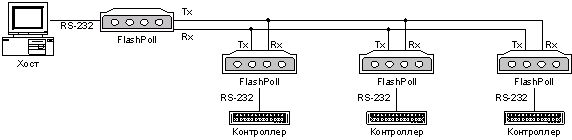

 Raymar Telenetics FlashPoll DSP9612-LV, DSP9612-FP – это промышленные модемы для выделенных линий, которые работают в схемах «точка - точка», «точка - много точек на одной линии связи» (multidrop) и специально ориентированы для применения в системах автоматизации промышленности (в том числе, SCADA), где желательно отсутствие ограничения на количество точек подключения, устойчивая работа в широком температурном диапазоне и низкое потребление электроэнергии.
Модемы FlashPoll DSP9612 работают в режиме полного дуплекса по 4-м проводам и полудуплекса по 2-м проводам на выделенных медных линиях (до 26 км) или на каналах тональной частоты. Применяемая в модемах современная цифровая обработка сигналов обеспечивает высокую надежность связи.
В режиме Fast Poll 9600 модемы используют способы модуляции и кодирования, разработанные компанией Telenetics и обеспечивающие малое время задержки RTS/CTS, что позволяет применять их в системах, требующих быстрого ответа. Функция AutoRTS позволяет применять модемы в режиме multidrop с DTE, работающими по трем проводам (RxD, TxD и GND). В режимах Bell 202T и V.23 модемы FlashPoll совместимы с модемами других производителей.

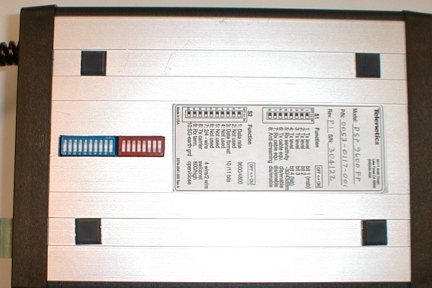

Все настройки производятся с помощью переключателей на корпусе модема.
Telenetics FlashPoll идеально подходят для работы в системах, где требуется высокая готовность к передаче данных, быстрое получение ответов от удаленного оборудования, предельно малые задержки и неограниченное количество точек подключения.
Функциональные особенности.
- Диапазон рабочих температур: от - 40 o C до + 85 o C.
- Низкое энергопотребление.
- Усиленная защита от избыточных токов и напряжений в линии и в сети питания.
- Варианты электропитания автономных модемов:
- Модель DSP9612FP-LV – от сети постоянного тока с напряжением 10 – 53 В.
- Модель DSP9612FP – от сети переменного тока с напряжением 85 – 265 В или от сети постоянного тока с напряжением 85 – 400 В.
- Исполнение в автономном корпусе или в виде карты, предназначенной для установки в универсальное 19-дюймовое (или 23-дюймовое) шасси Motorola/Telenetics.
- Установка тестовых петель с передней панели.
- Три режима: QAM 9600/4800, ITU V.23 и Bell202T.
- Быстрое установление соединения (задержка RTS/CTS: 23 msec или 8 mseс).
- Применение цифровой обработки сигнала с автоматическим адаптивным эквалайзером.
Технические характеристики.
| Operating Temperature: |
- 40 C to + 85 C |
| Data Rate (asynchronous): |
|
| FlashPoll Mode |
9600 or 4800 bps, +1% - 2,5% |
| Bell 202T Mode |
0 – 1800 bps |
| V.23 Mode |
0 – 1200 bps |
| Data Format: |
8 or 9 data bits with 1 or more stop bits |
| Line Requirement: |
Telco Voice band 2 or 4 wire leased line. Private metallic circuits, 26 to 19 AWG. |
| Operating Modes: |
2-wire half-duplex or 4-wire full-duplex |
| Modulation: |
Telenetics proprietary (FlashPoll Mode) and FSK (V.23 or Bell 202T Mode). |
| Equalizer: |
Automatic, adaptive in FlashPoll mode, Fixed compromise in FSK mode. |
| Training Time (RTS to CTS delay): |
|
| FlashPoll Mode |
23 ms |
| V.23 Mode |
33 ms |
| Bell 202T Mode |
8, 33, 59, 219 ms |
| Cable Equalizer |
Fixed transmitter and receiver cable equalizer |
| Power Supply: |
|
| DSP-9612RM |
powered from Rack |
| DSP-9612LV |
10 to 53 VDC |
| DSP-9612FP |
85 to 265 VAC or 85 to 400 VDC |
| Surge Protection (provided at power line and leased line): |
Up to 15 kV (standalone version) |
| Carrier Control: |
Constant or switched, DIP switch selectable |
| Synchronization Loss Recovery: |
Built-in Train on Data for FlashPoll |
| Transmit Output Level: |
+3 dbm to -14 dbm, 1 db step (DIP switch selectable) |
| Receiver Dynamic Range: |
+3 to -30 dbm or -10 to -43 dbm (DIP switch selectable) |
| Form Factor: |
|
| DSP-9612LV and DSP-9612FP (standalone) |
Aluminum and Steel case |
| DSP-9612RM (rack-mount) |
Rack-Mount Modem Card for Telenetics and the Motorola/UDS RM16M Universal Data Shelf. |
| Dimension: |
|
| DSP-9612LV and DSP-9612FP(standalone) |
144,78 mm х 210,82 mm х 38,1 mm |
| DSP-9612RM (rack-mount) |
228,6 mm x 158,75 mm x 22,1 mm |
| Weight: |
|
| DSP-9612LV and DSP-9612FP (standalone) |
862 grams |
| DSP-9612RM (rack-mount) |
227 grams | |

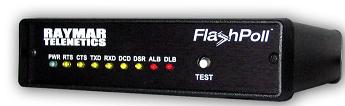

Индикаторы на передней панели.
- Power (PWR)
- Request to send (RTS)
- Clear to send (CTS)
- Transmit data (TXD)
- Receive data (RXD)
- Data carrier detect (DCD)
- Data set ready (DSR)
- Analog loopback (ALB)
- Digital loopback (DLB)
Тестовые петли, включаемые с передней панели.
- Local Analog Loopback (ALB)
- Local Digital Loopback (DLB)
- Remote Digital Loopback (RDL)(кроме режима V.23)
Интерфейс RS-232 на задней панели.
| DB25pin |
Signal Name |
Description |
In/Out |
| 1 |
Earth |
Earth Ground |
GND |
| 2 |
TXD |
Transmit Data |
Input |
| 3 |
RXD |
Receive Data |
Output |
| 4 |
RTS |
Request to Send |
Input |
| 5 |
CTS |
Clear to Send |
Output |
| 6 |
DSR |
Data Set Ready (Modem Ready) |
Output |
| 7 |
SG |
Signal Ground |
GND |
| 8 |
DSR |
Data Carrier Detected |
Output |
| 20 |
DTR |
Data Terminal Ready (Host Ready) |
Input |
| 23 |
DRS |
Data Rate Select |
Input | |
Note: DCD active indicates that carrier is present and data at RxD is valid. DCD is not an energy detector.
см. статью в журнале O&G (Нефть и Газ) «Проводные и беспроводные коммуникации в условиях экстремальных температур для систем комплексной автоматизации промышленного производства (SCADA)»
|
