 Мультисервисные маршрутизаторы Vanguard Networks
|
Компактный мультисервисный маршрутизатор Vanguard 3480 эффективно применяется в следующих приложениях:
- Малые и средние офисы-филиалы территориально распределенных корпоративных сетей с VPN-туннелями между узлами, поддержкой QoS и шифрованием трафика;
- Офисы-филиалы, использующие пакетную передачу речи поверх протоколов IP или Frame Relay, в едином канале с данными;
- Концентрация трафика нескольких удаленных узлов;
- Банковские приложения для передачи последовательного трафика, такие как подключение банкоматов, POS-терминалов и др.
Vanguard 3480 обладает функциональностью шлюза-маршрутизатора и поддерживает широкий набор протоколов и технологий связи: IP, VPN, MPLS, Frame Relay, Packet Voice (VoIP и VoFR), X.25, SNA, SDLC, Bisync и др.
Использование этого оборудования позволяет осуществить постепенный переход на IP-технологии с прозрачной интеграцией разнородных сервисов без немедленной полной замены существующего набора периферийных устройств и приложений, не поддерживающих IP.
Маршрутизатор обеспечивает улучшенную защиту благодаря встроенному брандмауэру и поддержке шифрования трафика.
|
Технические характеристики:

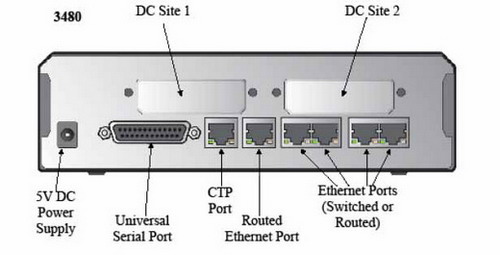

Базовая комплектация
- Корпус в настольном исполнении c внешним автоматическим источником питания от электросети переменного тока напряжением 100…240 В.
- 1 порт управления RS-232 Async (до 115,2 кбит/с)
- 1 порт Serial Sync/Async высокоскоростной, с программным выбором типа интерфейса (V.24, V.35, V.36, X.21)
- 5 портов 10/100BaseT с автоопределением скорости (маршрутизируемых или коммутируемых; выбирается программно)
- 2 слота для установки дочерних карт
- Процессор MPC8270 PowerPC
- Модуль памяти SDRAM 64 Мб
- 16 Мб энергонезависимой флэш-памяти
- слот на материнской карте для установки модуля аппаратного шифрования
Интерфейсы – дочерние карты
- 2-port Serial (V.24, V.35, V.36, V.11, X.21)
- 1-port Serial DIM (V.24, V.35, V.36, V.11, X.21)
- FT1/FE1/T1/E1/PRI Data (1-port, Up to 31 channel)
- V.90 Modem (1-port)
- ISDN BRI Data (2B+D) (1-port)
- ISDN BRI Voice (2B+D) (1-port)
- Dual E&M Analog Voice (2-port)
- Dual FXS Analog Voice (2-port)
- Quad FXO Analog Voice (4-port)
- Quad FXS Analog Voice (4-port)
Плотность портов
- 5 Ethernet 10/100BaseT с автоопределением (маршрутизируемых или коммутируемых; выбирается программно)
- 1 последовательный RS-232 Async (CTP)
- До 4-х высокоскоростных последовательных Sync/Async (до 2 Мбит/с)
- До 2 E1 / T1
- До 2 ISDN BRI Data (до 4 каналов B)
- До 2 модемов V.90
- До 2 ISDN BRI Voice (до 4 каналов B)
- До 4 голосовых E&M
- До 8 голосовых FXS
- До 8 голосовых FXO
Физические данные
- Высота 6.6 см
- Ширина 21.3 см
- Глубина 31.2 см
- Масса 3.36 кг (базовое устройство без плат расширения), 3.63 кг (в максимальной конфигурации)
Питание
- Максимальное энергопотребление 30 W
- От 100 до 240 В переменного тока
- От 50 до 60 Гц
Условия окружающей среды
- Рабочая температура от 0°C до 40°C
- Температура хранения от -40°C до 70°C
- Влажность от 5% до 90% без конденсации
Поддерживаемые протоколы и технологии:
Соединения WAN
- Async and Sync PPP, SLIP
- Multi-Link PPP
- PPPoE (RFC 2516), PPPoA (RFC 1483)
- Frame Relay Annex A, Annex D, Annex G
- Frame Relay DTE and DCE (Switching)
- Frame Relay RFC 1490 (IP/IPX/SNA over FR), FRF.8
- T1/E1 (data), Fractional T1/E1
- ISDN BRI, ISDN PRI
- Permanent B, D Channel Packet
- X.25 DTE/DCE, X25 RFC 877/1356 (IP/IPX/SNA over X.25), CUG, NUI
- MultiPoint X.25
Соединения LAN
- VLAN 802.1Q & 802.1P
- Inter-VLAN routing (802.1Q)
Адресация и маршрутизация IP
- IPv4, RIP1/RIP2, OSPF, BGP4, BGP Communities (RFC 1997 & 1998)
- BGP Multipath
- Policy Based Routing
- Classless Inter-domain Routing (CIDR)
- Network Address Translation (NAT)
- Port Address Translation (PAT)
- Real-Time Transport Protocol (RTP)
- Header Compression (RFC 2508)
- Multiple IP Addresses per Physical Interface
- DHCP Client, DHCP Server
Пакетная телефония
- VoIP: SIP gateway
- VoIP: H.323 v2 gateway
- Voice over Frame Relay
- Analog PBX and PSTN connections
- Automatic fax/modem detection
- Fax over IP (T.38), fax over Frame Relay
- Basic Calling Features
- Caller ID
- Call transfer
- Call on- hold
- Call waiting
- Call forwarding
- Voice Activity Detection (VAD)
- Silence Suppression
- Voice compression: cRTP
- Codecs: G.711, G.723.1, G.729a, G.729b
Multicast
- DVMRP
- PIM-SM (Sparse Multicast)
- ICMP Router Discovery (RFC 1256)
Другие протоколы маршрутизации и бриджинга
- IPX/Novell IPX WAN
- AppleTalk
- Transparent Bridging (Spanning Tree 802.1d)
- SoTCP (передача X.25, FR, SDLC и др. поверх IP)
Высокая доступность
- Virtual Router Redundancy Protocol (VRRP)
- OnNet Proxy (Router Standby Protocol)
- Bandwidth on Demand (BOD)
- Dial on Demand (DOD), Link Backup (V.25bis, ISDN)
- Data Connection Protection (X.25, SDLC, LLC2)
Поддержка QoS
- IP Type of Service (TOS)
- Differentiated Services (DiffServ)
- Priority Queuing (PQ), Class Based Queuing (CBQ), Weighted Fair Queuing (WFQ), Weighted Random Early Discard (WRED)
- Packet Classification
- Policy Based Routing
- Generic Traffic Shaping (GTS)
- Frame Relay Traffic Shaping (FRTS)
- Priority Scheduling of Encrypted Voice Packets
- Fast Path Switching for Voice
- Compressed Real-Time Protocol (cRTP)
- MLPPP Link Fragmentation and Inter-leaving Segmentation (RFC 1990 & 2686)
- FRF.12
Брэндмауэр
Поддержка VPN
- IPSec (IP traffic), GRE (non-IP traffic)
- IPSec Authentication Header (AH) and IPSec Encapsulating Security Payload (ESP)
- IPSec Encryption: IPSec DES (56 bit), 3DES (128 bit) and 3DES (168 bit)
- Dead Peer Detection
- Authentication (MD5/SHA-1)
- Dynamic IP Address (Dynamic VPN Tunnels)
Поддержка VPN с модулем аппаратного шифрования
- Advanced Encryption Standard (AES): 128, 192, and 256 bit key lengths
- Device Authentication and Key Management: Public Key Infrastructure (PKI) and X.509v3 Digital Certificates
Авторизация пользователей
Прозрачная трансляция трафика между протоколами
- IP (TCP и UDP)
- X.25
- Async
- SDLC
- BSC (BiSync) 2780, 3780, 3270
Поддержка сетей IBM
- SNA/SDLC for Serial Connections
- BSC 2780, 3780, 3270 (HPAD, TPAD)
- QLLC X.25 (IBM NPSI) Point-to-Point or Multi-drop (up to 64 PUs)
- IBM2260 MultiPoint PAD
- Conversion of SDLC to RFC 1490
- Conversion of SDLC to LLC2
- Conversion of LLC2 to RFC 1490
- Conversion of BSC 3780 to SNA
- Conversion of BSC 3270 to SNA
- AS/400 5494 Communication Server
- TN 3270 Remote Server
Другие последовательные протоколы
- Transparent COP (TCOP)
- Transparent BOP (TBOP)
- APAD (X.3/X.28 PAD)
- ATPAD (Hayes compatible PAD)
- ADS Dial PAD
- TNPP
- T3 POS
- Datapac 3201
- SLC Premise PAD
- Siemens HDLC
- X.32
- SLIP
- X.42 Lottery Protocol
Управление
- SNMP Management: v1, v3
- Configuration Management
- OS Image Management
- Telnet
- TFTP
- CLI
- Embedded Web HTTPD
- SSH2 Server
Соответствие нормам и требованиям
- Safety Certifications: UL1950 3rd Edition, CUL/CSA No.950-95 3rd Edition, IEC 950 2nd Edition Amendment 1, 2, 3, & 4 (CB Scheme), EN60950 Amendment 1, 2 & 3
- EMC Certifications: FCC Part 15 Class A, Canadian IC Class A, CISPR 22 Class A, EN55022: 1997 Class A, EN50082-1 (EN55024)
- Telecom Certifications: FCC Part 68, Industry Canada CS-03, CTR-2, CTR-4, CTR-12, CTR-13, Country Specific (contact your local sales representative)
|
